Самодельная байдарка челнок Рыбка

Байдарка-челнок «Рыбка» конструкции В. Куйбышев несмотря на малые размеры, свободно несет двух взрослых или трех подростков. Для постройки лодки потребуется несколько сосновых досок, один лист фанеры и немного гвоздей, шурупов и алюминиевой проволоки.

Основная особенность конструкции лодки — малое сечение стрингеров и фанерные шпангоуты. Относительная слабость этих деталей возмещается их числом (рис. 20 и 21), что несколько утяжеляет корпус, но зато позволяет использовать для обшивки любые достаточно прочные ткани (например палаточную).

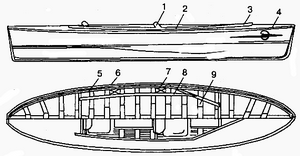

Рис. 20. Основные части байдарки-челнока «Рыбка» (начало):
1 - спинка сиденья, материал - фанера толщиной 4 мм; 2 - комингс, материал - дуб или сосна 16x60 мм; 3 - волнорез, дуб или сосна, размер по месту; 4 - буртик 10x30 мм; 5 - привальный брус внутренний, сосна 16x30 мм; 6 - привальный брус наружный, сосна 16x30 мм; 7 - сухарь, сосна, размер по месту; 8 - карленгс, сосна 16x30 мм; 9 - флор

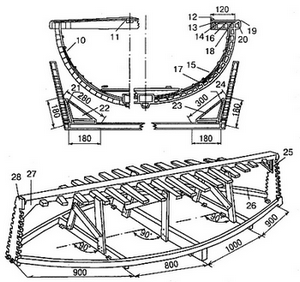

Рис. 20. Основные части байдарки-челнока «Рыбка» (окончание):
10 - шпангоут одинарный; 11 - мидельвейс, сосна 16x30 мм; 12 - комингс; 13 - карленгс, 14 - сухарь; 15 - шпангоут усиленный, фанера 2x4x40 мм; 16, 26 - привальный брус внутренний; 17 - стрингер, сосна 10x25 мм; 18 - стрингер подпалубный, сосна 10x30 мм; 19 - буртик; 20 - привальный брус наружный; 21, 24 - соединительная планка, дуб или сосна 16x16 мм; 22, 27 - кормовая кница, фанера толщиной 4 мм; 23, 25 - носовая кница; 28 - ахтерштевень

Рис.21. Детали носа байдарки-челнока: 1 - мидельвейс; 2 - киль; 3 - флор; 4 - шпангоут двойной; 5 - уплотнение; 6 - стрингер подпалубный; 7 - привальный брус внутренний; 8 - форштевень; 9 - водорез; 10 - буртик; 11 - палуба

Постройка лодки

Постройка лодки начинается с заготовки деталей. Основной размер А для каждого флора (рис. 22) дан в табл. 4. Флоры должны быть аккуратно пронумерованы во избежание ошибок при сборке; нумерация ведется от носа к корме. Сначала делают закладку: узел, состоящий из киля и штевней (форштевня и ахтерштевня). Размеры штевней (рис. 23) приведены в табл. 5. Затем к килю крепят флоры, одним шурупом каждый. Первый из них ставят на 150 мм от носового конца киля, а остальные на 200 мм друг от друга. Таким образом, при толщине флора 30 мм промежутки меду ними составят 170 мм.
