Варианты конструкций блоков и их применения
Блоки для мягкого бегучего такелажа, выпускаемые современными фирмами — изготовителями яхтенного оборудования имеют довольно сложные, но надежные и удобные конструкции широкой номенклатуры, допускающие многовариантность их применения. Единственным, пожалуй, их недостатком является дороговизна.
Рис. 5.31.
Двухшкивный блок с двумя отверстиями для крепления
Одно отверстие для подвески блока. Второе для крепления КК (коренной
конец) снасти или дополнительных блоков.
Однако, приведем пример конструкции испытанного и не менее надежного «самодельного» блока (см. рис. 5.32).
Рис. 5.32.
Самодельный блок
Блок состоит всего из 6 простейших деталей:
Ось-проставка (две идентичных детали) нерж.;
Скоба-ограждение — три скобки гнутые из нерж. полосы и сваренные в одну деталь;
Шкив — из алюминиевого сплава Д16 или из твердой пластмассы (текстолит, капролон).

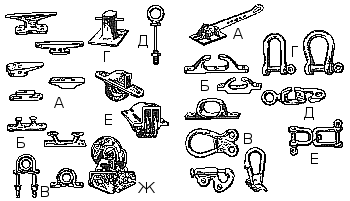

Рис. 5.33. Так
представлены дельные вещи
Примеры применения.
Рис. 5.34.
Двухшкивный плоский блок с кулачковым стопором и вертлюгом. Применяется как
коренной (нижний) блок гика-шкотов
Рис. 5.35.
Одно-шкивный блок с обушком
Рис. 5.36.
Двухшкивный коренной блок

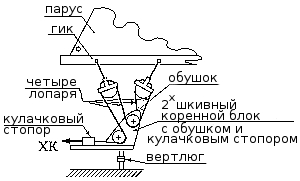

Рис. 5.37.
Двухшкивный коренной блок с обушком и кулачковым стопором
Рис. 5.38. Оттяжка
гика
Рис. 5.39. Набивка
бакштага
Примечание. Число лопарей указывает приблизительный выигрыш в силе на ХК (ходовой конец снасти) и соответственно, расход ХК. Следует иметь ввиду, что трение в блоках в сочетании с упругостью снасти несколько уменьшает выигрыш в силе.
