Фальшборт и леерное ограждение
На морских, речных и современных прогулочных судах для предохранения людей от падения за борт открытые палубы имеют фальшборт или леерное ограждение.
Фальшборт (рис. 9) представляет собой, как правило, металлический пояс бортовой обшивки. Он устанавливается на низко расположенных палубах, подверженных заливанию водой в штормовую погоду.

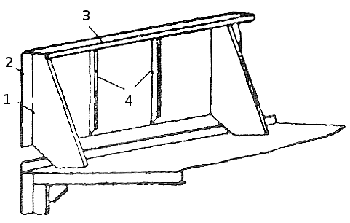

Рис. 9. Фальшборт.
1 - контрфорс; 2 -
фальшборт; 3 - планширь; 4 - стойка жесткости.
С внутренней стороны фальшборт подкрепляется стойками, которые называются контрфорсами и устанавливаются через две - три шпации. Для увеличения прочности фальшборта между его стойками иногда привариваются ребра. По верхней кромке фальшборта укрепляется полоса, которая называется планширем. Для стока за борт воды, попадающей на палубу, в фальшборте делаются вырезы - штормовые портики. Учитывая, что полному удалению воды через штормовые портики препятствует угольник палубного стрингера, то для полного стока воды с палубы за борт делаются шпигаты - вырезы в выступающей над палубой кромке ширстрека и в угольнике палубного стрингера. Леерное ограждение (рис. 10) состоит из вертикальных стоек, соединенных между собой тугонатянутыми тросами (леерами) или цепями.

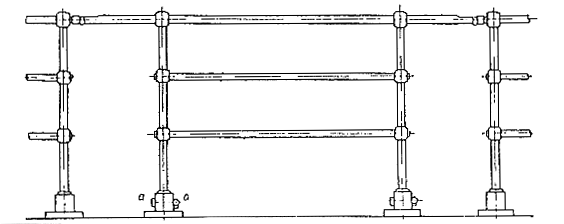

Рис. 10. Леерное ограждение (съемное).
Стойки могут соединяться между собой двумя, тремя или четырьмя рядами горизонтальных круглых прутьев, чаще всего стальных. Эти горизонтальные прутья называются рвпингами.
