Изготовление и установка банок и упоров
Из 3-4-х слоев стеклоткани по матрицам выклеивают профилированные сиденья-банки. Чтобы смола не прилипала к матрице, ее смазывают полужидкой мастикой, содержащей воск, например «Эдельваксом». Куски стеклоткани пропитывают разведенной эпоксидной смолой с небольшой добавкой пластификатора. Слои накладывают быстро, не давая смоле загустеть. Банка на матрице выдерживается в течение 1-2 суток при температуре около 100 ºС.
После отвердевания банку опиливают. Затем в наиболее выпуклом месте снизу приклепывают подпятник - квадрат из дюраля (50x50x1 мм), формованный молотком по профилю банки. В середине подпятника просверливают отверстие диаметром 4 мм. Сверху банку обрезают (рис. 53). Из обрезков прокатанной трубы диаметром 18 мм делаются 4 крючка для фиксации тросиковых упоров на передней банке (рис. 54). Банка крепится к кильсону на стойке (рис. 55), которая выгибается из дюраля.
К серьгам, прикрепленным к привальным брусьям в 60-мм от шпангоута 3 (к корме), присоединяюттросиковые упоры (рис. 56). На бедренные части тросиков одевают толстую ПХВ трубку. На месте второго гребца монтируют упоры, гнутые из трубы. Для этого на бимсах шпангоутов 5 и 6 устанавливают уголки с приклепанными контргайками.

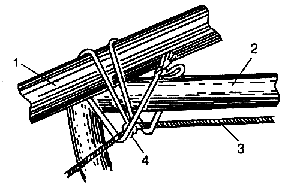

Рис. 52. Натягивание силового тросика:
1 - привальный
брус; 2 - шпангоут 4; 3 - тросик; 4 - схватывающий узел

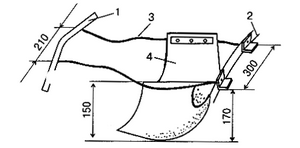

Рис. 53. Установка трубчатых упоров:
1 - шпангоут 5; 2
- шпангоут 6; 3 - трубчатые упоры; 4 - банка
Рис. 54.
Изготовление и установка крючков

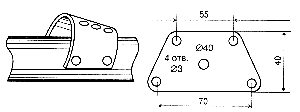

Рис. 55. Стойка банки

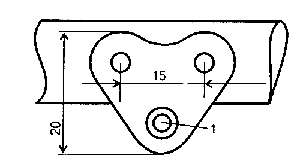

Рис. 56. Серьга и ее крепление: 1 - медная полая заклепка
