Условия применения и монтаж шпунтин
Шпунтины могут применяться исключительно на основании утвержденного проекта. Укрепления шпунтинами должны производиться работниками специализированной фирмы. В проекте при проверке несущей способности и деформации шпунтин следует брать во внимание следующее:
- Допустимый момент на м.п. шпунтовой стены
- Момент сопротивления
- Момент инерции
- Предел прочности при продольном растяжении
- Предел прочности при поперечном растяжении
- Продольный модуль растяжения
- Поперечный модуль растяжени
- Расчёт общей устойчивости конструкции

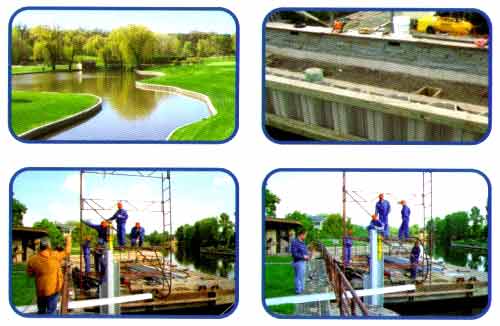

Монтаж шпунтин простой и очень быстрый. Для вбивания шпунтин можно использовать пневматический молот VSP 150. В этом случае производительность составляет около 10 м. п./час берега с глубиной вбивания 1,5 метра.* Пневматический молот VSP 150 требует 6-8 bar давления воздуха и производительность свыше 50 м3/час.
При установке шпунтин можно использовать воду под давлением, так называемую "гидропушку".

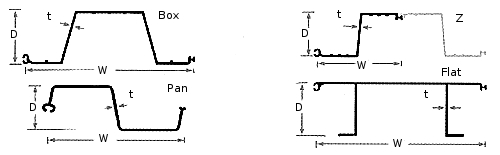

Технические характеристики шпунтины
|
Наиме- |
Допустимый |
Устой- |
Момент |
Момент |
Толщина |
Глубина |
Ширина |
Материал |
Конфи- |
|
GG-90 |
405,9 |
14010 |
3140 |
67730 |
13,7 |
432 |
762 |
Композит |
Z |
|
GG-75 |
262 |
7457 |
2027 |
36050 |
10,2/10,9 |
356 |
610 |
Композит |
Z |
|
GG-70 |
326,7 |
7344 |
2022 |
35910 |
10,8/11,9 |
356 |
1219 |
Композит |
Box |
|
GG-50 |
180,7 |
2938 |
1118 |
14200 |
8,3/9,0 |
254 |
914 |
Композит |
Box |
|
SG-950 |
67,37 |
1220 |
3054 |
46567 |
16,5 |
305 |
457 |
ПВХ |
Z |
|
GG-30 |
106,4 |
1412 |
672 |
6828 |
6,4 |
203 |
457 |
Композит |
Z |
|
SG-750 |
43,18 |
651 |
1957 |
24854 |
11,7 |
254 |
305 |
ПВХ |
Z |
|
SG-650 |
35,58 |
537 |
1613 |
20484 |
11,7 |
254 |
457 |
ПВХ |
Z |
|
SG-625 |
28,94 |
437 |
1312 |
16660 |
9,8 |
254 |
762 |
ПВХ |
Box |
|
CL-9900 |
23,72 |
322 |
1075 |
12290 |
S.9 |
229 |
610 |
ПВХ |
Box |
|
SG-550 |
23,13 |
279 |
1048 |
10652 |
9,4 |
203 |
305 |
ПВХ |
Z |
|
GG-20 |
74,91 |
432 |
330 |
2322 |
4,4/5,1 |
140 |
610 |
ПВХ |
Box |
|
SG-525 |
20,87 |
283 |
946 |
10788 |
7,4 |
229 |
610 |
ПВХ |
Box |
|
CL-9000 |
19,22 |
261 |
871 |
9969 |
7,1 |
229 |
610 |
ПВХ |
Box |
|
SG-400 |
17,79 |
215 |
806 |
8194 |
7,6 |
203 |
305 |
ПВХ |
Z |
|
Flat Panel |
17,22 |
326 |
1086 |
12430 |
7,0 |
229 |
610 |
ПВХ |
Flat |
|
SG 425 |
16,96 |
204 |
769 |
7784 |
7,2 |
203 |
610 |
ПВХ |
Box |
|
SG-300 |
13,88 |
147 |
629 |
5599 |
6,4 |
178 |
305 |
ПВХ |
Z |
|
SG-325 |
13,17 |
140 |
597 |
5326 |
6,4 |
178 |
610 |
ПВХ |
Box |
|
SG-225 |
8,54 |
64 |
387 |
2458 |
5,7 |
127 |
457 |
ПВХ |
Box |
|
CL-4500 |
6,88 |
47 |
312 |
1775 |
5,5 |
114 |
305 |
ПВХ |
S |

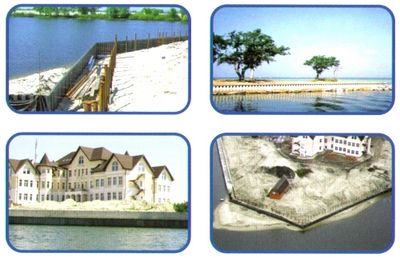

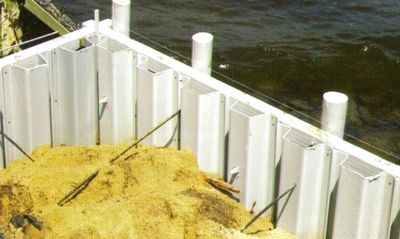

Применение шпунтин для берегоукрепления
Понижение естественной эрозии
