Установка пульта дистанционного управления на мотолодке Казанка 5м4

1. Установите пульт дистанционного управления, предварительно собрав его с тросами, как показано на рис. 9. на кронштейне, расположенном слева на бору лодки у места водителя, винтами 8. См. (рис. 1.)
2. Троса газа IБ и 2Б и троса реверса IА (рис. 6) прикрепите скобой 7 у шпангоута № 5 слева на борту лодки, а также у шпангоута № 6 скобой 2 и у шпангоута № 7 скобой 7.
3. Установите пистон I5 на шпангоуте 7, а пистон 8 на стенке рецесса и проденьте троса с боуденовской оболочкой в отверстия пистонов. (рис. 6)
4. Троса газа соедините с кронштейном 7, 8 (рис. 7) , а троса реверса с кронштейном реверса I6 (рис.7), соединение обеспечивается подвижностью ползунка 8 и качалки 4.
5. Натяжение тросов реверса и газа осуществляется регулировочными винтами 9 (рис. 6).

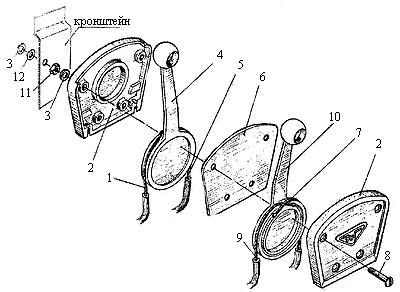

Рис. 9. Пульт дистанционного управления
1 - трос реверса IА; 2 - крышка пульта; 3 - шайба контровочная; 4 - сектор реверса; 5 - трос реверса 2А; 6 - прокладка; 7 - трос газа 2Б, 8 - винт; 9 - трос газа; 10 - сектор газа; 11 - гайка; 12 - шайба.

Рис. 6. Монтаж дистанционного управления
1 - пульт управления; 2 - кронштейн; 3 - трос реверса IA ; 4 - трос реверса 2А; 5 - трос газа 2Б; 6 - трос газа IБ; 7 - кронштейн; 8 - пистон; 9 - винт регулировочный; 10 - винт; 11- шайба; 12 - гайка; 13 - кронштейн газа; 14 - кронштейн реверса; 15 - пистон.

Примечание: Трущиеся поверхности смазать

1. На выступающем цилиндрическом хвостовике рычага привода воздушной заслонки двигателя запилите лыски по качалке 10 перпендикулярно имеющимся отверстиям под установочный винт 11. Оденьте качалку 10 вверх штырём на конец хвостовика и закрепите винтом 11.
2. Пропилите пазы в приливе поддона мотора согласно размерам, показанным на виде А. Кронштейн 7 должен свободно вставляться в паз осью 6 и после этого поворачиваться вокруг рычага 15.
3. Отогните на 90º во внешнюю сторону язычок замка капота с левой стороны поддона мотора, если он мешает ходу рычага 15.
4. Соедините качалку 10 с ползунком 8. Фиксация этого соединения осуществляется защёлкой 23, закреплённой на ползунке 8.
5. Снимите пластмассовую ручку реверса, установленную на моторе, и заверните вместо неё сначала гайку 14, затем ручку 15. Законтрите гайкой 14 ручку в положении вверх штырём. Ручку реверса поставьте в нейтральное положение.
6. Установите на переднюю ручку мотора кронштейн 16 и закрепите его фиксатором 5. Для этого вставьте фиксатор до отказа и поверните его на 90º. После этого штифт фиксатора должен попасть в глухие канавки на кронштейне 16.
7. Вставьте кронштейн 7 в паз прилива поддона, оденьте ползунок 8 на штырь качалки 10 и зафиксируйте его имеющейся на ползунке защёлкой 23.
8. Заведите скобы 18 пружин 17 в прорези кронштейна 16 (рис.5)

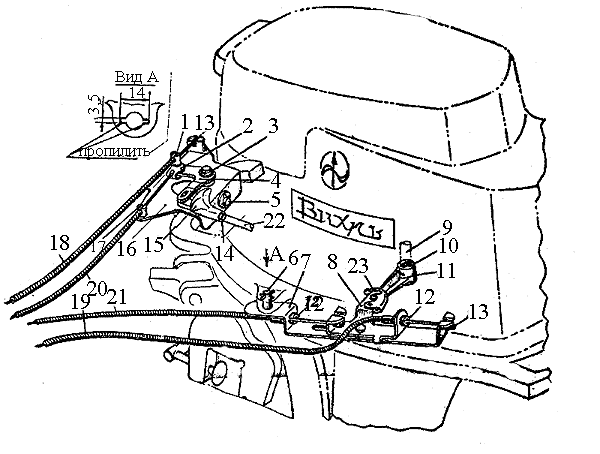

Рис.7 Монтаж дистанционного управления на подвесном моторе «Вихрь»
1 - упор; 2 - хомут; 3 - шайба, шплинт; 4 - качалка; 5 - фиксатор; 6 - ось; 7- кронштейн; 8 - ползунок; 9 - ось газа на моторе «Вихрь»; 10 - качалка; 11 - винт; 12 - упор; 13 - наконечник; 14 - контрогайка; 15 - рукоятка реверса; 16 - кронштейн реверса; 17 - упор; 18 - трос реверса (IA); 19 - трос газа (IБ); 20 - трос реверса (2А); 21 - трос газа (2Б); 22 - ручка реверса мотора «Вихрь»; 23 - защёлка.

Сборка деталей производится аналогично сборки мотора «Вихрь». Для установки реверса на моторе «Нептун» необходимо сделать следующие доработки:

1. Установите переходник 10 на переднюю ручку и закрепите её болтом 12 и гайкой 11.
2. Установите кронштейн 3, вставьте фиксатор 9 (одев прорезь качалки 6 на шпенек кронштейна 24, перемещая его вдоль оси ручки реверса 13. После чего окончательно затяните болты с гайками 23).
3. Снимите пластмассовую ручку реверса и установите кронштейн 24 в нейтральном положении тяги реверса так, чтобы качалка 4 была в среднем положении.

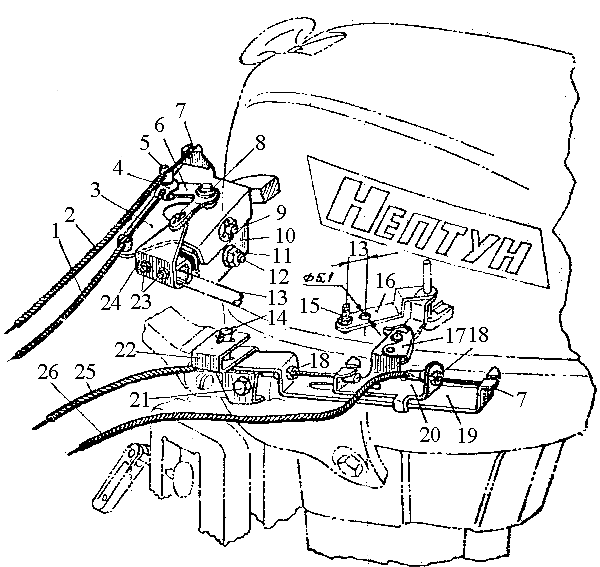

Рис. 8. Монтаж дистанционного управления на подвесном моторе «Нептун»
1 - трос реверса (2А); 2 - трос реверса (IA); 3 - кронштейн реверса; 4 - хомут; 5 - упор; 6 - качалка; 7 - наконечник; 8 - шайба, шплинт; 9 - фиксатор; 10 - переходник; 11 - шайба, гайка; 12 - болт; 13 - ручка реверса мотора «Нептун»; 14 - ось; 15 - ось качалки газа мотора «Нептун»; 16 - качалка газа мотора «Нептун»; 17 - защёлка; 18 - упор; 19 - кронштейн; 20 - ползунок; 21 - болт; 22 - кронштейн; 23 - болт, шайба, гайка; 24 - кронштейн; 25 - трос газа (2Б); 26 - трос газа (IБ).
